100Base-T1 with FIU
Attributes
| Attribute | Value |
|---|---|
| Ports/signal path | 4 |
Components
| Component | Model | Specifications | Part Number |
|---|---|---|---|
| SLSC | AL-2010 | AL-2010 | 759352-01 |
| RTI | B062 | B062 | 790670-01 |
| Molex Connector | 436450800 (8-Circuit Housing), 436451000 (10-Circuit Housing), 43030-0038 (Pins) | 8-Circuit Housing, 10-Circuit Housing, Pins | Molex Part Number: 0436450800 Molex Part Number: 0436451000 Molex Part Number: 0430300038 |
| Cable | Custom RJ-45 | — | |
| PXI | PXIe-8521 | PXIe-8521 | 786771-01 |

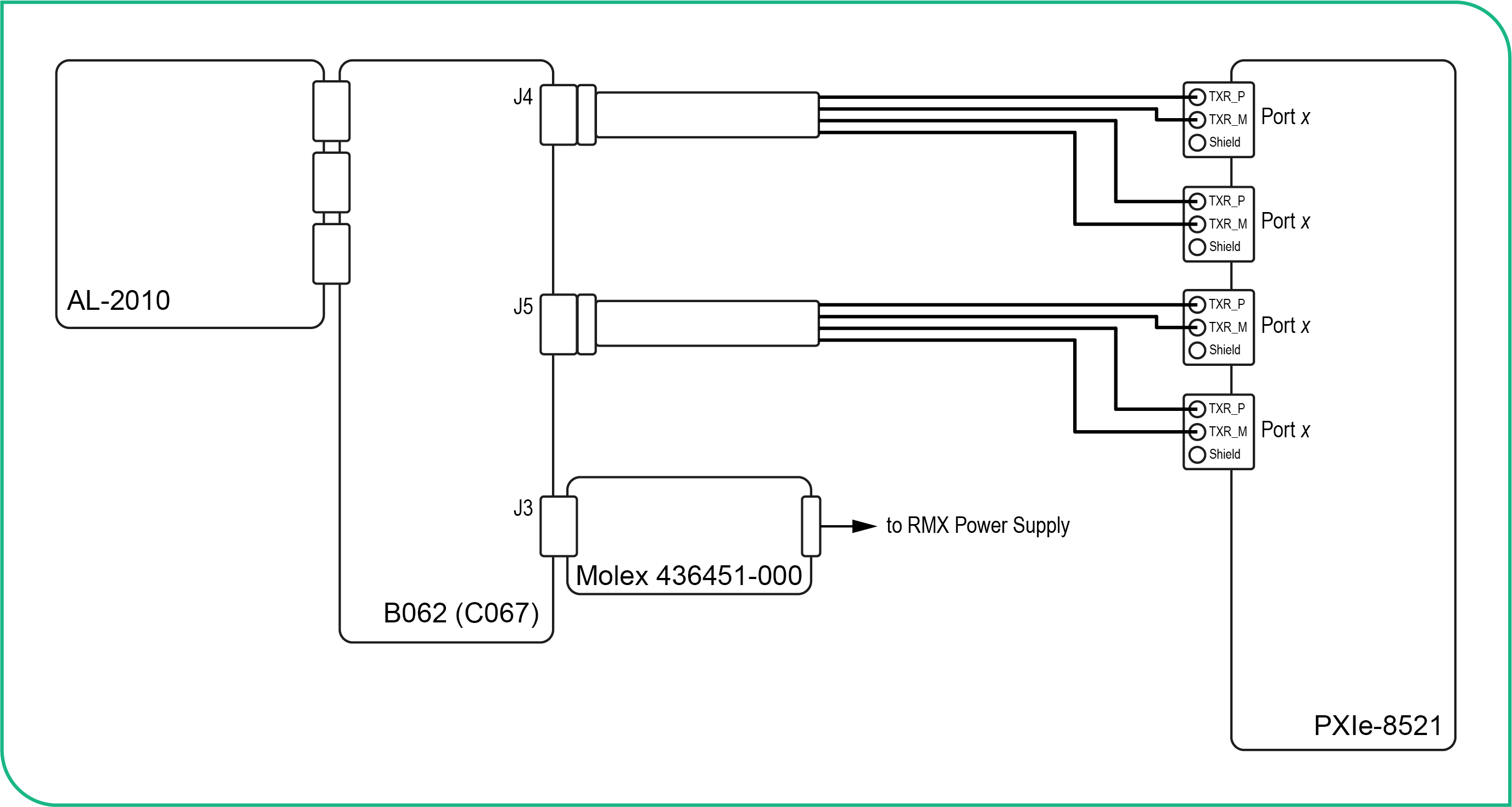

Connection Diagram
