B094 RTI

Use the B094 with AL-1010 MIO module for AI applications.

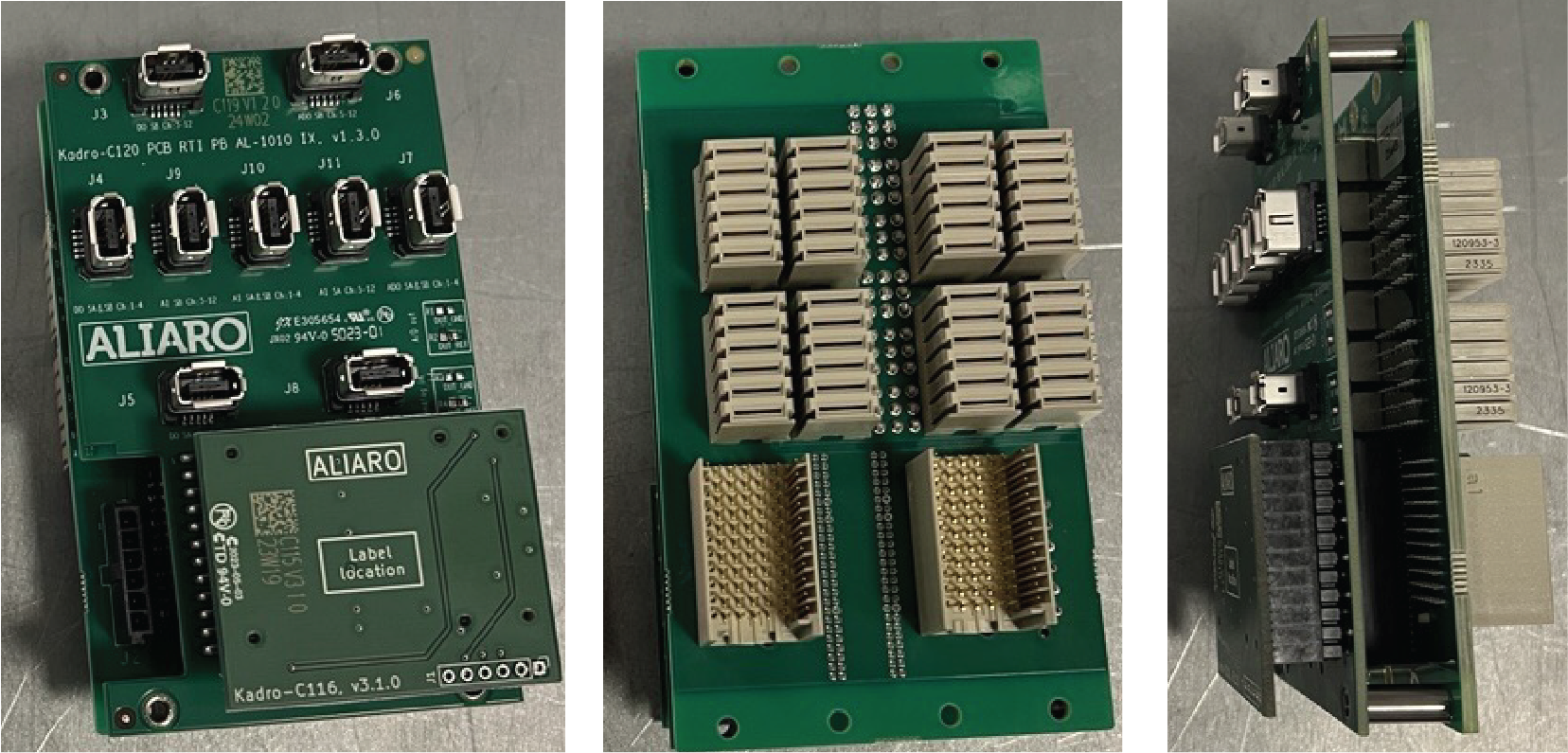

B094 RTI Images

Molex Connector Pinout

Molex Pin Connection Details
1 DUT_GND FIU GND for GND FIU Connection (Short to GND). If using the ATE Gen2 Core Config RMX-4125 VE- rail (Voltage input TBD V DC).
2 DUT_REF TBD.
3 DUT_POW FIU Power + for positive FIU voltage (Short to VBAT). If using the ATE Gen2 Core Config RMX-4125 VE+ rail (Voltage input TBD V DC).
4 AMP_POW+ This terminal is positive rail of the supply voltage for the optional amplifier addon (Voltage input TBD V DC).
5 AMP_POW- This terminal is positive rail of the supply voltage for the optional amplifier addon (Voltage input TBD V DC).
6 TS_GND Test system ground.

SLSC Channels

RTI Connector Signal Type SLSC Module SLSC Channels
J3 DIO Right DUT 5, DUT 7, DUT 9, DUT 11, DUT 12, DUT 10, DUT 8, DUT 6
J4 DIO Right, Left Right DUT 1, Right DUT 3, Left DUT 1, Left DUT 3, Left DUT 4, Left DUT 2, Right DUT 4, Right DUT 2
J5 DIO Left DUT 5, DUT 7, DUT 9, DUT 11, DUT 12, DUT 10, DUT 8, DUT 6
J6 AO Right DUT 5, DUT 7, DUT 9, DUT 11, DUT 12, DUT 10, DUT 8, DUT 6
J7 AO Right, Left Right DUT 1, Right DUT 3, Left DUT 1, Left DUT 3, Left DUT 4, Left DUT 2, Right DUT 4, Right DUT 2
J8 AO Left DUT 5, DUT 7, DUT 9, DUT 11, DUT 12, DUT 10, DUT 8, DUT 6
J9 AI Right DUT 5, DUT 7, DUT 9, DUT 11, DUT 12, DUT 10, DUT 8, DUT 6
J10 AI Right, Left Right DUT 1, Right DUT 3, Left DUT 1, Left DUT 3, Left DUT 4, Left DUT 2, Right DUT 4, Right DUT 2
J11 AI Left DUT 5, DUT 7, DUT 9, DUT 11, DUT 12, DUT 10, DUT 8, DUT 6

FIU Motherboard Pinout

FIU Connection Details
1 AUX1A Fault Bus 1 + Rail
2 AUX1B Fault Bus 2 + Rail
3 AUX1C Fault Bus 3 + Rail
4 AUX2A Fault Bus 1 - Rail
5 AUX2B Fault Bus 2 - Rail
6 AUX2C Fault Bus 3 - Rail
