Inverter High-Speed DO
Attributes
| Attribute | Value |
|---|---|
| Channels/signal path | 32 DO with FIU |
| Voltage levels | 3.3 V/5 V with 32 single-ended FIU |
Components
| Component | Model | Specifications | Part Number |
|---|---|---|---|
| SLSC | OP8911-F | OP8911 | Contact NI |
| RTI | RTI-12309 | RTI-12309 | 787766-01 |
| Cable | SH68M-4IXBF DIO DIFF | SH68M-4IXBF DIO DIFF | 134727-1R6 |
| PXI | PXIe-7891, PXIe-7868R | PXIe-7891, PXIe-7868R | 787714-01 - PXIe-7891, 785571-01 - PXIe-7868R |

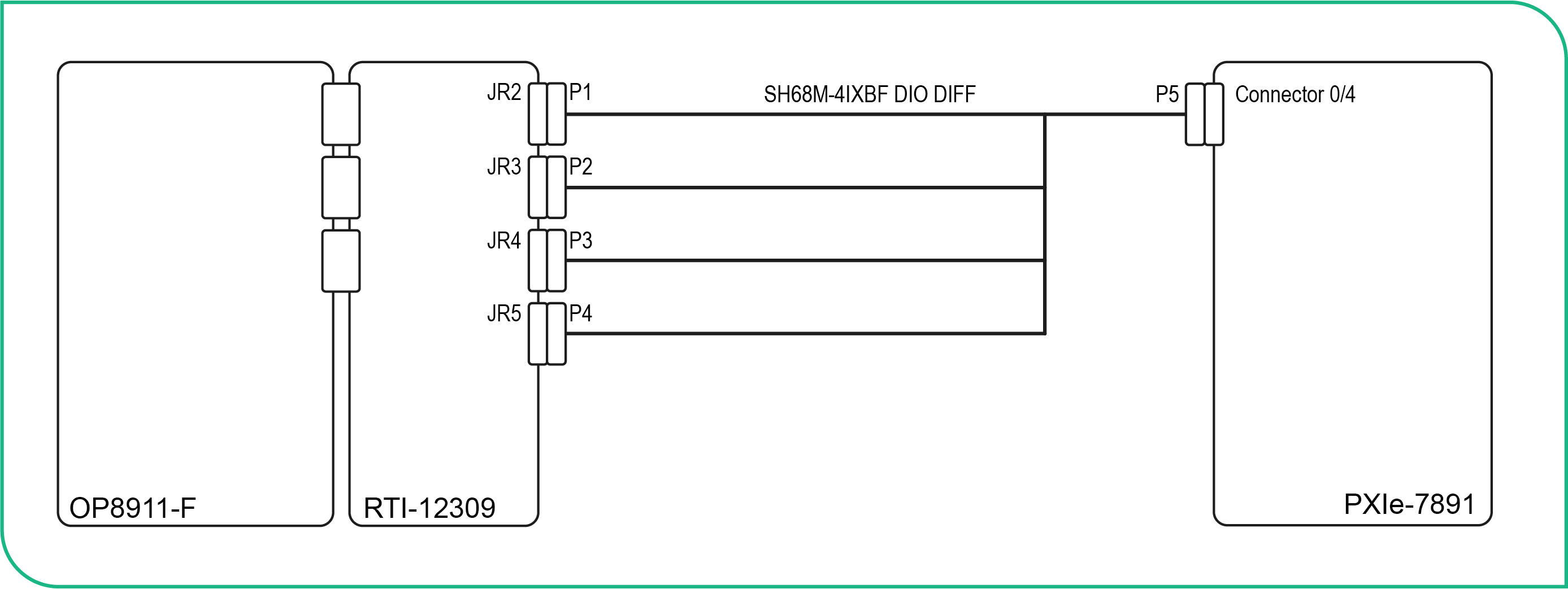

Connection Diagram
