Inverter AO with FIU (PXIe-7891)
Attributes
| Attribute | Value |
|---|---|
| Channels/signal path | 8 AO with FIU |
| Differential AO voltage | ±20 V |
Components
| Component | Model | Specifications | Part Number |
|---|---|---|---|
| SLSC | OP8934-F | OP8934 | 787856-01 |
| RTI | RTI-12309 | RTI-12309 | 787766-01 |
| Cable | SH68M-4IXBF DIO DIFF | SH68M-4IXBF DIO DIFF | 134727-1R6 |
| PXI | PXIe-7891 | PXIe-7891 | 787714-01 |

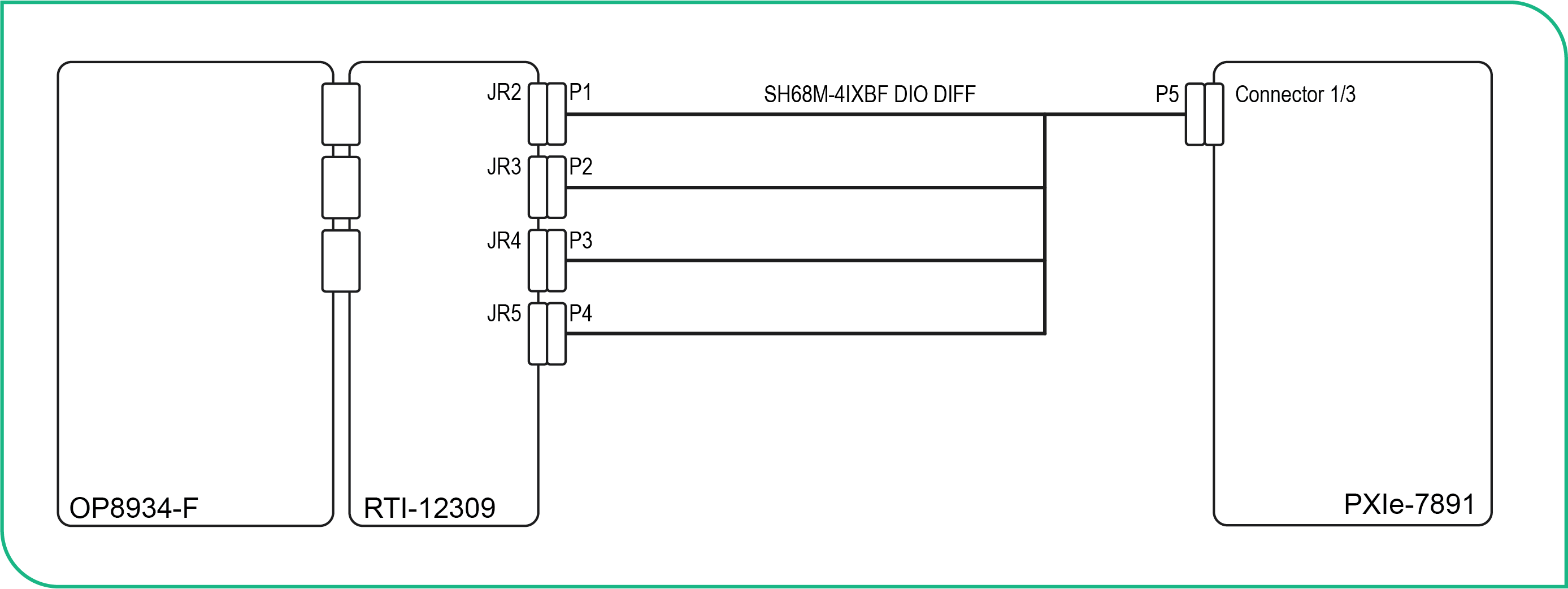

Connection Diagram
